HDD、分解してみた

「HDDは、20世紀末から存在するコンピュータ向けのストレージであり、円盤状の磁気ディスクに、スライド式のヘッドを当てることにより、情報の記録、読み取りを行っている」

今回はそんなHDDを、実際に分解して内部構造を調べてみたので、その内容について書いてみたいと思います。

分解の儀

必要な工具

今回のHDDでは、精密ドライバ(トルクスドライバ)のT5、T6を使用しました。

犠牲

生贄の羊は、TOSHIBA製 MK6465GSX(640GB)。

f:id:camelrush:20211016190213j:plain f:id:camelrush:20211016184708j:plain

ジャンクPCから取り外したもので、ノートPCに取り付けたところ不良があるのか、BIOS起動時にディスクエラーが表示されます。使っていても微妙な異音がするので、継続使用を諦め、今回犠牲になってもらいました。

外装の撤去

まずは外装を取り外します。トルクスドライバで表と裏を取り外したところ。

f:id:camelrush:20211016190744j:plain f:id:camelrush:20211016190730j:plain

読み出しヘッド部分

円盤横についている、5cm弱の小さな部品が読み出しヘッドのようですね。薄い鉄が3層重ねられており、うまくスライドするように、プラスチック(白)のガイドもあるようです。

f:id:camelrush:20211016190841j:plain

取り出すとこんな感じ。

f:id:camelrush:20211017005234j:plain

ディスク部分

読み出しヘッドを取り出すと、2枚の円盤が見えました。何枚が入っているのかが、以前から不思議だったんですが、2枚だけなんですね。てっきり、超薄型で10枚程度入っているのかと思ってたので、ちょっと拍子抜けしました。

f:id:camelrush:20211017005305j:plain

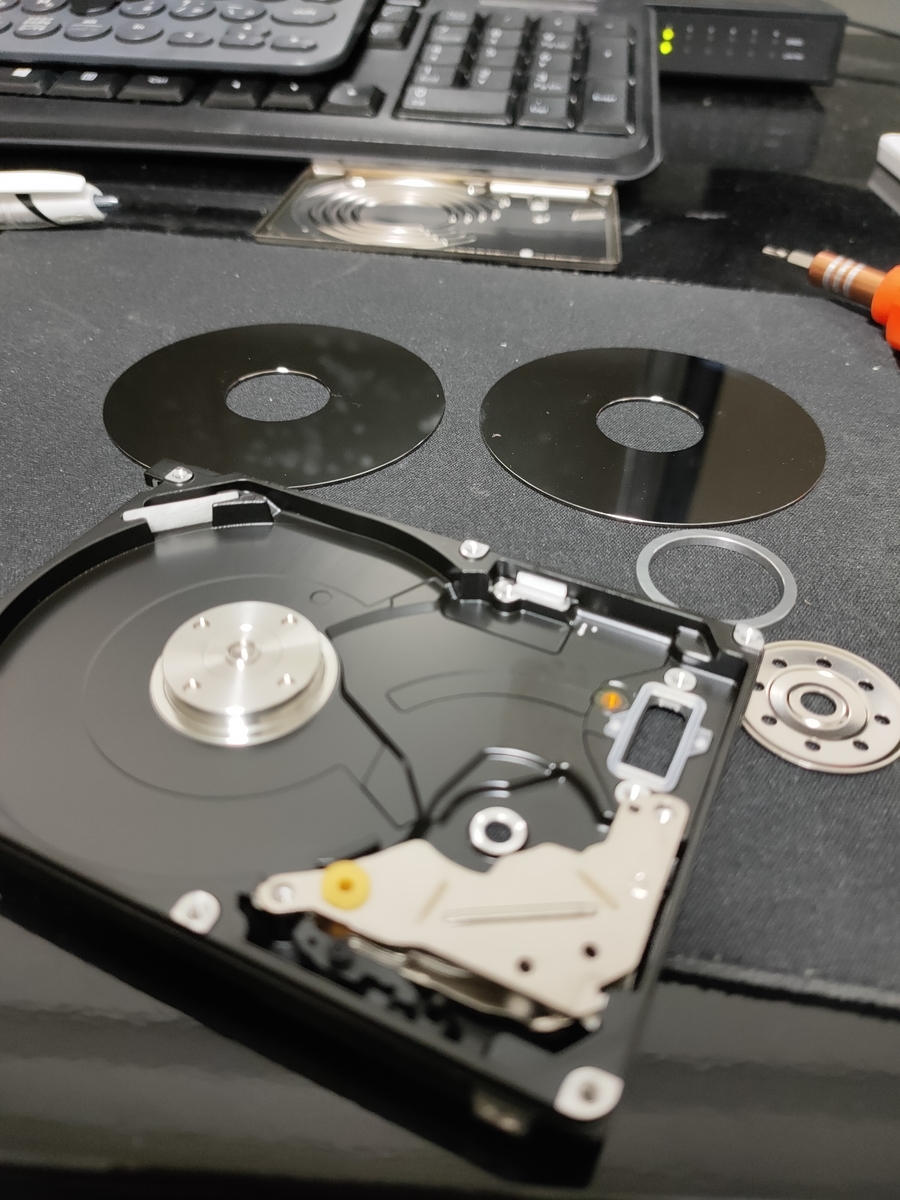

2枚のディスクを、中央の突起部分(モータ)で回すようになっています。残念ながら、このモーター部分の解体まではできませんでした。

f:id:camelrush:20211017005336j:plain

全バラ結果

最終的には、以下の部品に分類されます。細かいネジが結構ありますね。

f:id:camelrush:20211017013322j:plain

後で見たら

以下に全部書いてありました。Wikipediaってすごいね、ってオチでしたw

ja.wikipedia.org

初めてのHDD
